J5160GXFAP40型壓縮空氣泡沫消防車
（江特CAFS120城市主戰消防車）
技 術 規 格 書
一、 整車描述
1、 概述
|
JDF5160GXFAP40型壓縮空氣泡沫消防車，采用德國曼恩商用車股份公司生產的TGM18.290消防車底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排駕駛室，可乘坐2+4人,該車為內藏罐結構，車身前部為器材箱,中部為水罐，水罐兩側為器材箱，后部為泵房。載液罐體為304不銹鋼，與底盤采用彈性連接，載水3000kg，泡沫液量1000kg，裝備了德國邁凱生產的MicroCAFS3000型消防車用壓縮空氣泡沫系統，額定壓縮空氣泡沫流量50L/S，可支持8支400L/min流量的CAFS泡沫槍同時作戰；沿消防樓梯往上鋪設380M水帶，支持2支400L/min流量的水槍使用CAFS同時滅火作戰，末端槍口壓力5bar。廣泛應用于地下、石油、化工、大型商場、高層住宅、重點文物、車站碼頭等。特別節省水和泡沫液，高效環保，而且不會造成二次傷害。該系統操作簡單，免維護，一鍵即可出CAFS，使用完后無需對泡沫泵進行清洗。 該車具備以下優越性能： 1.單車垂直100米高樓層供給壓縮空氣泡沫，末端槍口壓力不低于6bar，流量＞1000升/分鐘，供給到達時間不大于10分鐘； 1. 單車可出8支400升/分鐘消防槍噴射壓縮空氣泡沫； 2. 單車水平鋪設500米干線水帶，末端使用1000升/分鐘消防槍噴射CAFS且槍口壓力不低于6bar； 3. 單車打滅＞600個充分燃燒的橡膠輪胎火時長不超過5分鐘。 整車消防性能符合GB7956.6-2016壓縮空氣泡沫消防車標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測。 |
2、 整車主要參數
|
外廓尺寸 |
8600×2500×3370mm |
|
最大總質量 |
15580kg |
|
載液量 |
載水3000kg，泡沫1000kg（可分A、B罐各500kg） |
|
最高車速 |
95km/h |
|
消防泵額定流量 |
50L/s 1.0MPa |
|
比功率 |
213/15.8=13.4 |
|
接近角/離去角 |
14°/11° |
二、底盤
1、 底盤主要參數
|
型號 |
MAN TGM18.290 |
|
制造商 |
德國曼恩商用車股份公司 |
|
發動機額定功率 |
213kw |
|
發動機排量 |
6800ml |
|
發動機排放標準 |
GB17691-2005國V |
|
驅動形式 |
4×2 |
|
軸距 |
4725mm |
|
最大允許總重 |
18000kg |
|
最小轉彎半徑 |
≤19m |
|
變速箱 |
手動 |
|
取力器 |
原裝變速箱取力器 |
2、駕乘室
|
結構 |
DK原裝雙排駕駛室 |
|
司乘人員數 |
6人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； 4、 液晶屏（含電源控制、儀表顯示以及倒車后視功能）。
|
三、 上裝結構及性能參數
|
總體布置 |
整車由器材箱、罐體和管路幾大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，罐體兩側為器材箱，后部為泵房，罐體為平行六面體廂式容罐。器材箱采用鋁型材連接結構，表面粘貼鋁板，罐體采用304不銹鋼。 |
|

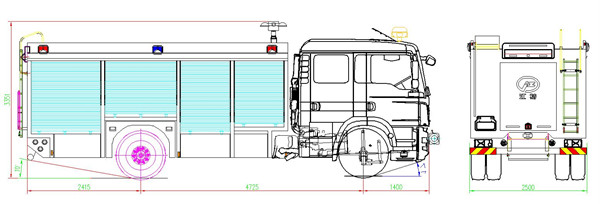

車輛外形圖：
|
|
器材箱
|
結構 |
主框架結構采用優質鋁型材連接，外裝飾板采用鋁板粘接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。 |
|
|
器材箱 |
器材箱前部為通倉，分別安裝升降照明燈、發電機等，中部為內藏式水罐，水罐兩側為器材箱，器材箱用以放置水帶等消防器材。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具。 |
|
|

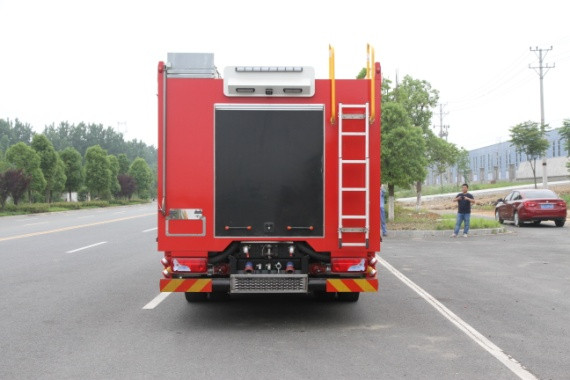

泵房 |
泵房位于整車后部，兩邊設鋁合金卷簾門，后部為鋁合金有機玻璃上掀門，泵房內有照明燈，泵室兩側可放置部分常用器材。 |
|
|
保溫位置：安裝燃油加熱器（根據客戶地理位置進行選裝） |
||
|
爬梯及上車拉手
|
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
|
3、水罐 |
||
|
容量 |
3000kg |
|
|
材質 |
304不銹鋼，厚度為4mm |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|
|
溢流口：設DN65溢流口1個 |
||
|
放余水口：設1個DN40水罐放余水口，配球閥 |
||
|
注水口：在水罐左右兩側各接1只DN65接口 |
||
|
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制 |
||
4、泡沫罐
|
容量 |
1000kg（可分A、B罐各500kg） |
|
材質 |
304不銹鋼，厚度為4mm |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
溢流口：設DN40溢流口1個 |
|
|
放余液口：設1個DN40泡沫罐放余液口 |
|
|
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |

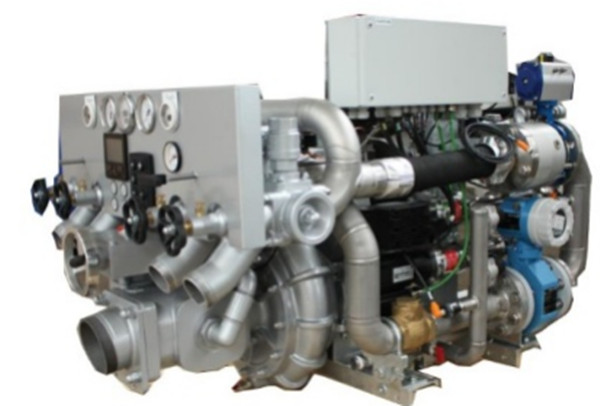

四、德國邁凱MicroCAFS3000壓縮空氣泡沫系統
1、水泵
|
材質 |
泵殼采用鑄鋁等海水級防腐金屬材質，可防海水侵蝕，過流部件采用不銹鋼、青銅或鋁合金等高抗腐蝕性材料，密封性優良，免潤滑，免維護型。 |
|
形式 |
安裝形式及性能 |
|
額定流量 |
≥3000升/分鐘 |
|
出口額定壓力 |
1.0MPa |
|
真空性能 |
真空度≥90%，吸深在7.5 米時的引水時間小于48秒 |
|
泵吸水口 |
一個直徑125 毫米的吸水口( 需接外吸水管 )，吸水口滿足泵的最大出水需要，泵進口既可負壓進水，也可正壓進水。 |
|
穩壓系統 |
電子控制系統能自動準確地保持泵壓的穩定，使滅火系統產生的A、B 類泡沫滅火劑始終保持在最佳穩定值。 |
|
密封 |
免油、免維護，機械密封。 |
2、 泡沫泵
|
適用泡沫 |
A 類泡沫、B 類泡沫及所有類型國產泡沫原液。 |
|
壓縮空氣泡沫滅火劑流量 |
產生的壓縮空氣泡沫滅火劑流量≥3200升/分鐘。 |
|
全自動壓縮空氣泡沫混合室 |
符合ISO-7076.5標準的獨立壓縮空氣泡沫混合室，可根據用戶要求預置泡沫混合比例，可適用于0.1%-6%的A、B 類泡沫，以及其他任何類型消防泡沫液，設置1個外部吸入口。 |
|
出水管路 |
泵房左右兩側各設2個DN65水口，帶截止閥和捫蓋，右側接有30米長快攻電動卷盤。 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
3、 空氣壓縮機系統
|
型式 |
水冷式、油潤滑、螺桿式空氣壓縮機。 |
|
額定供氣流量 |
≥3000升/分鐘。 |
|
工作壓力 |
額定工作壓力8bar，最大工作壓力可達10 bar。 |
4、 系統控制
系統采用SPS（可編程控制器）控制，即操作面板上的壓縮空氣泡沫控制的按鈕可控制全部的壓縮空氣泡沫滅火系統，使消防員的操作做到最為簡便，按下啟動鍵即可一鍵式啟動壓縮空氣泡沫滅火系統。
五、車載裝置
1、電動絞盤
|
型號 |
SH16800 |
|
制造商 |
寧波三紅 |
|
額定拉力 |
7.5T |
|
鋼絲繩長度 |
30米 |
|
電壓 |
DC24V |
|
|
|

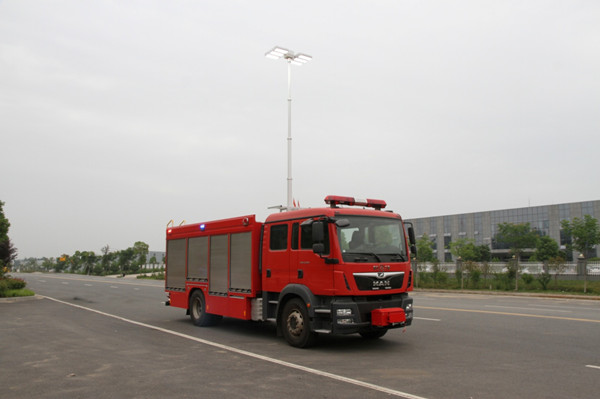

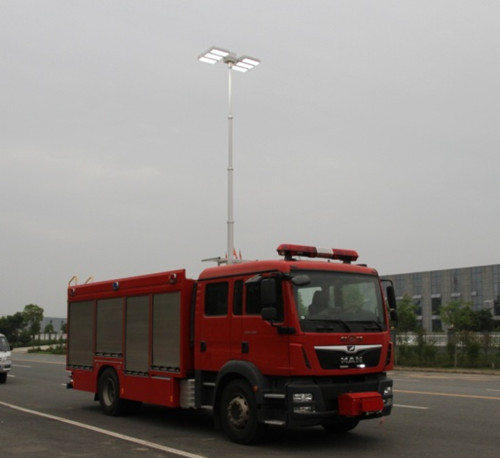

2、升降照明燈
|
型號 |
YZH1.3-4.83CFA |
|
制造商 |
上海博燦 |
|
功率 |
4×100W-LED |
|
性能說明 |
YZH1.3-4.83CFA型大功率升降照明燈是一種車載式全方位夜間應急照明系統。其光源部分采用大功率LED，具有節能環保、亮度高、穿透性強、使用壽命長、照射范圍廣等特點。有手動遠程控制、自動復位、操作使用方便�？砂惭b在汽車或固定物上�？蓮V泛用于各種夜間作業如消防照明、工程搶修、抗災搶險、警案現場等應急照明。適合全天候工作。 |
3、車載汽油發電機
|
型號 |
英格NGS10000E |
|
制造商 |
廣州英格 |
|
類型 |
HONDA B&S風冷式,雙缸,四沖程汽油發動機 |
|
排量 |
627cc |
|
起動系統 |
電起動 |
|
燃油 |
無鉛汽油 |
|
油箱容量 |
25.0L |
|
額定功率 |
10KVA |
七、電氣設備
|
附加電氣 |
設獨立電路 |
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈,采用爆閃照明一體燈 |
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
警報器，其控制盒在駕駛員前下方 |
|
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
|
面漆 |
優質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
|
1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
|
3 |
標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
|
1 |
吸水管 |
125×4米 |
2 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF125 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII125/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
13-65-20 |
6 |
盤 |
低壓；內扣式 |
|
6 |
水帶 |
13-80-20 |
6 |
盤 |
低壓；內扣式 |
|
7 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
8 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
9 |
水帶掛鉤 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
14 |
直流開花水槍 |
QZK3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
15 |
泡沫槍 |
PQ4/0.7Z |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
滅火器 |
3㎏ |
1 |
具 |
|
|
18 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
19 |
鐵鋌 |
|
1 |
件 |
|
|
20 |
丁字鎬 |
|
1 |
件 |
|
|
21 |
路錐 |
|
4 |
個 |
|
|
22 |
反光背心 |
|
2 |
件 |
|
|
23 |
指揮棒 |
|
1 |
個 |
|
|
24 |
橡膠水帶護橋 |
|
1 |
副 |
|
